- Domenii de aplicare
Potrivite pentru o varietate de aplicatii, cum ar fi conductele principale de abur, trasoare, echipamente de incalzire cu abur etc.
Intervalul de presiune de functionare: 0,25 barg – 260 barg
Intervalul de temperatura de functionare: 0 °C – 550 °C
- Doua tipuri: „ThermoDyne“ (cu disc) si „PowerDyne“ (cu impuls)
Exista doua categorii de baza oale de condens termodinamice de abur: cu disc termodinamic si cu impuls termodinamic.
Dintre cele doua, cele cu disc sunt cele mai utilizate, probabil deoarece oalele de condens termodinamice cu impuls pot prezenta scurgeri de abur pilot si pot defecta chiar si in prezenta unei cantitati mici de murdarie care blocheaza canalul pilot.
- Avantaje si caracteristici oale termodinamice:
- De la presiuni scazute la presiuni foarte ridicate (26 MPa)
Numai la TLV a fost dezvoltata o gama de purjoare termodinamice (cu disc) care acopera intreaga gama de presiuni utilizate in industria industriala.
- Conservarea energiei
Functionarea purjorului cu disc poate fi afectata daca purjorul este expus la aer rece si ploaie. Pentru a preveni scurgerile inutile de abur, TLV a dezvoltat un model de camera de presiune cu manta de aer si, pentru o izolare si mai buna, un model de camera de presiune cu manta de abur. Supapa cu disc si scaunul supapei, prelucrate cu precizie ridicata, ofera proprietati excelente de etansare, prevenind descarcarea inutila a aburului.
- Productivitate imbunatatita (Functie de aerisire automata de tip bimetalic)
Productivitatea este afectata daca cantitatile mari de condens rece si aer din interiorul sistemului nu sunt evacuate imediat dupa pornirea echipamentului. Cu exceptia modelelor P21S, HR150A si HR260A, toate modelele au o functie integrata de aerisire automata de tip bimetalic. Supapa este complet deschisa cand temperaturile sunt scazute, permitand evacuarea rapida a condensului rece si a aerului.
- Intretinere usoara
Supapa si scaunul supapei tuturor modelelor (cu exceptia modelului P21S) sunt o singura unitate modulara, permitand o intretinere usoara si economica atunci cand este necesara inlocuirea din cauza uzurii etc. Pentru modelul FP46UC, atat scaunul supapei modulare, cat si intregul separator pot fi inlocuite in linie.
- Domenii de aplicare
Conducte principale, schimbatoare de caldura, cazane cu manta, incalzire incaperi, trasoare, serpentine etc
| Model | Poza | Racord | Material | PMO (barg) | Pozitia de montaj | Presiune minima (barg) | TMO (°C) | Capacitate maxim (kg/h) | Fisa tehnica |
|---|---|---|---|---|---|---|---|---|---|

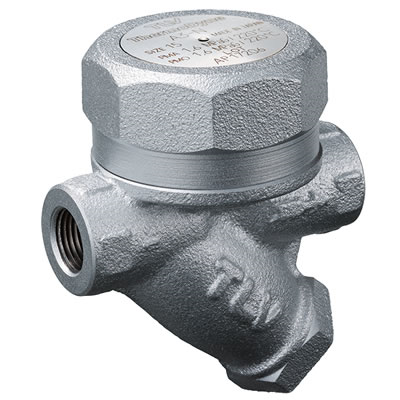

| A3N / AF3N |  | filet / flansa | fonta nodulara FCD450 / fonta cenusie FC250 | 13 | orizontal | 0.3 | 220 | 1700 | VIZUALIZARE PDF |
| P21S ver. C |  | filet | otel inox (ASTM A743 Gr. CA40) | 21 | orizontal / vertical | 0.25 / 0.4 | 400 | 385 | VIZUALIZARE PDF |
| P46SRN |  | filet / mufa sudabila / flansa | otel carbon A182 / inox F304 / otel carbon | 46 | orizontal | 0.3 | 425 | 740 | VIZUALIZARE PDF |
| P46SRM |  | filet / mufa sudabila / flansa | otel carbon C22.8 / inox A182 F304 / otel carbon | 46 | orizontal | 0.3 | 425 | 1360 | VIZUALIZARE PDF |
| P46SRW |  | filet / mufa sudabila / flansa | otel turnat A216 Gr. WCB | 46 | orizontal | 0.3 | 425 | 2520 | VIZUALIZARE PDF |

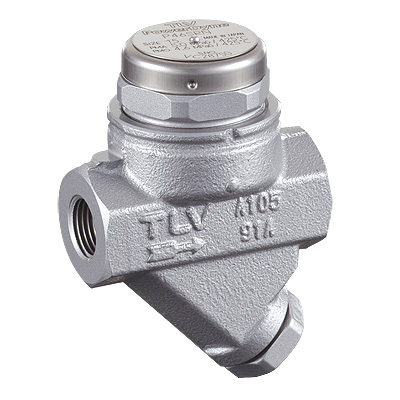

| P65SRN |  | filet / mufa sudabila / flansa | otel carbon C22.8 sau inox A182 F304 / otel carbon | 65 | orizontal | 0.3 | 425 | 470 | VIZUALIZARE PDF |

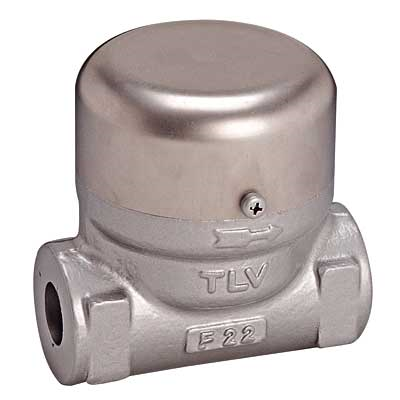

| HR80A |  | mufa sudabila | Cro-Mo otel forjabil (ASTM A182 F22 Cl.3) | 80 | orizontal | 8 | 475 | 190 | VIZUALIZARE PDF |

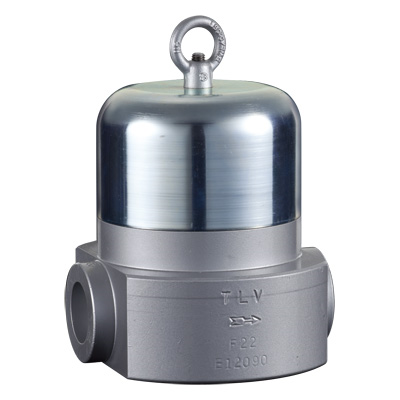

| HR150A |  | mufa sudabila | Cro-Mo otel forjabil (ASTM A182 F22 Cl.3) | 150 | orizontal | 16 | 550 | 220 | VIZUALIZARE PDF |

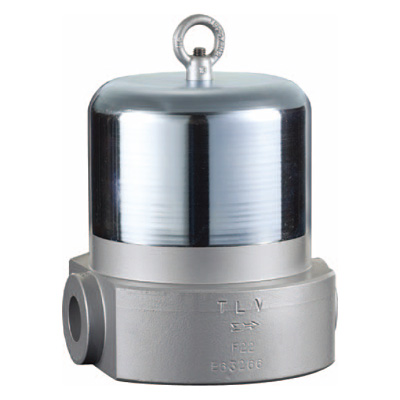

| HR260A |  | mufa sudabila | Cro-Mo otel forjabil (ASTM A182 F22 Cl.3) | 260 | orizontal | 16 | 550 | 230 | VIZUALIZARE PDF |
